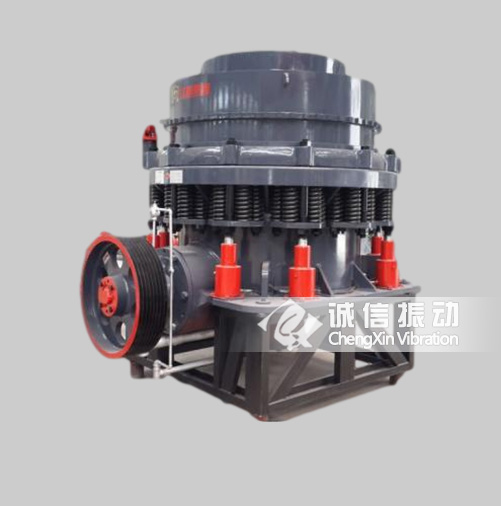

弹簧圆锥破碎机
产品介绍
弹簧圆锥破碎机与传统的圆锥破碎机的结构在设计上显然不同，它集中了各类型圆锥破碎机的主要优点，其特点是成料能按照需求进行调整，粗、中、细、各种规格齐全；无片状、无光滑体、多角多棱保证抗压强度。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。圆锥破石机可广泛应用于冶金、建筑、筑路、化学等行业。破碎腔型式由矿石用途决定：标准型适用于中碎，中型适用于细碎，短头型适用于超细碎。该破碎机去掉了颚式机的初破过程，成为大小物料一次完成破碎的新型机，产量大、效率高、动力小、节约了物料的破碎成本。
工作原理
弹簧圆锥破碎机工作时，电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮，使偏心套旋转，致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的，只是支掸球面瓦，承受破碎力。由于破碎机主轴不动而偏心套传递破碎力，故该结构可承受大破碎力，对细碎和超细破碎非常适应，因为超细破碎的破碎力是非常大的。预计其产品粒度(对于超细碎型衬板)开路时可达50-80%(视物料性质而有所差异)。该破碎机适用于金属矿山选矿厂第三段破碎，或第四段破碎；适用于建材或非金属矿山及土木工程。特别是土木工程所需的天然砂供应不足的地区
产品特点
1、增大偏心距，提高处理能力。
2、加快速度，增大功率，提高破碎细度。
3、升高动锥旋摆中心，优化腔型设计。
4、衬板加厚，延长寿命。
5、液压马达取代液压推杆装置，排矿口精确连续调节，10分钟拆出定锥总成。
6、产量和粉矿含量高。
7、关键部件采用高强度材质，适当增加重量，可靠性更好。
技术参数
型号 | 破碎锥直径
(mm) | 排矿口调整范围
(mm) | 进料粒度
(mm) | 产量
(t/h) | 电机功率
(kw) | 重量
(t) | 外形尺寸
(mm) |
PYB-600 | 600 | 12-25 | ≤65 | 15-25 | 30 | 5.5 | 1740×1225×1940 |
PYD-600 | 600 | 3-13 | ≤36 | 5-23 | 30 | 5.5 | 1740×1225×1940 |
PYB-900 | 900 | 15-50 | ≤115 | 50-90 | 55 | 10.18 | 1990×1640×2380 |
PYZ-900 | 900 | 5-20 | ≤60 | 20-65 | 55 | 10.19 | 1990×1640×2380 |
PYD-900 | 900 | 3-13 | ≤40 | 15-50 | 55 | 10.27 | 1990×1640×2380 |
PYB-1200 | 1200 | 20-50 | ≤145 | 110-200 | 110 | 24.7 | 2805×2300×2980 |
PYZ-1200 | 1200 | 8-26 | ≤100 | 50-150 | 110 | 25 | 2805×2300×2980 |
PYD-1200 | 1200 | 3-15 | ≤50 | 18-105 | 110 | 25.6 | 2805×2300×2980 |
PYB-1750 | 1750 | 25-60 | ≤215 | 280-480 | 155-160 | 50.6 | 3610×2950×4185 |
PYZ-1750 | 1750 | 10-30 | ≤185 | 115-320 | 155-160 | 51 | 3610×2950×4185 |
PYD-1750 | 1750 | 5-15 | ≤85 | 75-230 | 155-160 | 50.5 | 3610×2950×4185 |
PYB-2200 | 2200 | 30-60 | ≤300 | 590-1000 | 260-280 | 84 | 4790×3430×5080 |
PYZ-2200 | 2200 | 10-30 | ≤235 | 200-580 | 260-280 | 85 | 4790×3430×5080 |
PYD-2200 | 2200 | 5-16 | ≤110 | 120-370 | 260-280 | 85 | 4790×3430×4852 |
